550 W Bastone riscaldante solare
Riduci i tuoi costi dell'acqua calda – basta avvitare la resistenza solare nel serbatoio di accumulo esistente!
Vantaggi a colpo d'occhio:
Ridurre i costi energetici: Supporto per il riscaldamento a gas / olio o a pellet, per ridurre i costi energetici per la produzione di acqua calda. All'anno, la resistenza solare trasforma circa 800 a 1.200 kWh di energia fotovoltaica in circa 18.000 litri di acqua calda a 65 gradi.
Utilizzo diretto della corrente continua: La corrente continua dei moduli fotovoltaici viene convertita direttamente in calore. Non è necessario un inverter o una batteria. Questo riduce i costi.
Installazione semplice: La resistenza funziona a bassa tensione di sicurezza. Pertanto, non è necessario un elettricista per l'installazione e la messa in servizio. I moduli fotovoltaici vengono collegati direttamente alla resistenza.
Caratteristiche speciali della resistenza di riscaldamento solare
-
Sistema insulare senza registrazione
Nessuna burocrazia! Nessuna registrazione dell'impianto fotovoltaico necessaria, poiché non viene immessa energia elettrica nella rete.
-
Investimento ridotto
Si raccomandano solo 2 o 3 moduli fotovoltaici per il funzionamento della resistenza di riscaldamento solare. Ciò rende i costi di investimento molto bassi.
-
800 W immissione di surplus
Quando l'acqua è riscaldata, l'energia solare in eccesso può essere opzionalmente immessa nella propria rete elettrica con una potenza fino a 800 W. Questo riduce ulteriormente i costi dell'elettricità.
-
100 % Fatto in Germania
Lo sviluppo e la produzione delle aste riscaldanti solari avviene a Ulm, Germania.
Resistenza di riscaldamento solare in sintesi
Ridurre del 50% i costi dell'acqua calda: Un nucleo familiare da 2 a 4 persone può solitamente coprire il 50% del fabbisogno di acqua calda con soli 3 moduli fotovoltaici e con la resistenza solare.
Riadattamento dei sistemi di riscaldamento esistenti: La resistenza fornisce un notevole supporto nella preparazione dell'acqua calda. Soprattutto nel semestre estivo, il riscaldamento a gas, olio o pellet può spesso essere completamente spento. Poiché il riscaldamento fossile funziona in modo particolarmente inefficiente nei mesi estivi con un fabbisogno di acqua calda relativamente basso, si possono ottenere grandi risparmi.
Temperatura massima dell'acqua di 85 °C: La temperatura massima dell'acqua è di 65 °C nei sistemi di acqua potabile e di 85 °C nei sistemi di riscaldamento decalcificati.
Descrizione del prodotto
Potenza di collegamento 2.000 Watt: Al riscaldatore solare possono essere collegati fino a 2.000 Wp di potenza fotovoltaica. Ciò corrisponde a circa 4 moduli fotovoltaici. La sovradimensione garantisce che anche nei giorni nuvolosi l'acqua venga riscaldata con alta potenza.
Regolazione continua della potenza: La potenza di riscaldamento del riscaldatore viene regolata continuamente fino alla potenza massima. Il processo di riscaldamento inizia a partire da una potenza fotovoltaica minima di soli 6,5 Watt.
Tracker MPP brevettato: Il riscaldatore solare dispone di un tracker MPP brevettato con un'efficienza del 99%. Garantisce che i moduli fotovoltaici siano sempre operati nel punto di massima potenza (MPP) ottimale. Grazie all'innovativo tracker MPP, è possibile utilizzare la massima energia fotovoltaica in ogni condizione meteorologica.
La resistenza di riscaldamento solare spiegata nel video:
Come funziona la resistenza riscaldante fotovoltaica di fothermo? Quali connessioni ha e come posso combinare la resistenza riscaldante con il mio impianto di riscaldamento esistente?

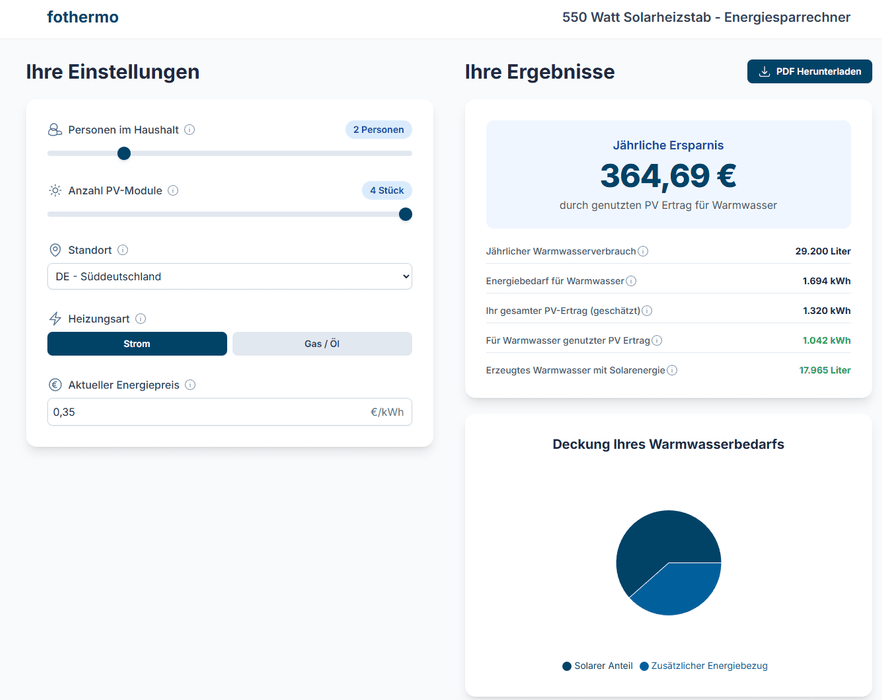

Calcolare i risparmi
Utilizza il calcolatore interattivo di risparmio energetico per calcolare i tuoi risparmi annuali con la resistenza solare da 550 W.
Informazioni per il download
Specifiche tecniche
-
Installazione semplice
Plug & Play: I moduli fotovoltaici si collegano semplicemente alla resistenza di riscaldamento. Il processo di riscaldamento inizia immediatamente. Qui un'immagine esplicativa.
Bassa tensione: A causa del basso livello di tensione inferiore a 50 volt, non è necessaria una figura professionale per l'installazione elettrica. Chiunque può collegare i moduli fotovoltaici. -
Collegamento da 1,5 pollici
Facile retrofit: La filettatura da 1,5 pollici (6/4 pollici) consente il facile retrofit della resistenza solare nei serbatoi di acqua calda esistenti.
-
Senza registrazione
Impianto isolato: La resistenza di riscaldamento funziona principalmente come impianto isolato senza immissione in rete – pertanto non è obbligatoria la segnalazione per i moduli fotovoltaici.
Immissione in rete 800 W: Facoltativamente, l'energia in eccesso può essere immessa tramite il dispositivo di commutazione e un micro-inverter fotovoltaico da 800 W. In questo caso è necessaria solo una (non) registrazione per un impianto fotovoltaico da balcone.
Opzione 1: Collegamento diretto dei moduli fotovoltaici
Collegamento semplice: Nel piano di collegamento mostrato, 2 moduli fotovoltaici (opzionalmente anche di più o di meno) sono collegati direttamente alla resistenza di riscaldamento solare.
Plug & Play: Il processo di riscaldamento inizia immediatamente dopo il collegamento dei moduli fotovoltaici. Con l'aiuto di connettori paralleli fotovoltaici, due o più moduli fotovoltaici vengono collegati in parallelo. Un cavo di prolunga collega i moduli fotovoltaici alla resistenza di riscaldamento.
Limitazione della potenza: Se la potenza dei moduli fotovoltaici supera la potenza della resistenza di riscaldamento, la resistenza limita la potenza massima dei moduli fotovoltaici.
Opzione 2: Resistenza di riscaldamento solare con immissione di surplus da 800 W
800 W immissione in rete: In questo esempio, l'energia fotovoltaica in eccesso viene immessa nella rete domestica tramite un micro inverter fotovoltaico da 800 W. Per questo è necessario il dispositivo di commutazione come gestore energetico.
Gestione energetica: Il dispositivo di commutazione rileva quando la resistenza elettrica ha terminato il processo di riscaldamento dell'acqua o quando è disponibile più potenza fotovoltaica di quanta la resistenza possa convertire in calore. In questi casi, l'energia in eccesso viene immessa nella rete domestica tramite l'inverter.
Ridurre i costi dell'energia elettrica: Con l'immissione in eccesso da 800 W si riducono sia i costi dell'acqua calda che quelli dell'energia elettrica.
Set di resistenze di riscaldamento solare
Calcolare i tempi di riscaldamento
Utilizzate il nostro strumento interattivo per calcolare i tempi di riscaldamento dell'acqua con la resistenza solare.
Display digitale
Sul display della resistenza di riscaldamento possono essere letti una varietà di valori diversi. Questi sono:
- temperatura acqua attuale
- potenza fotovoltaica attuale
- tensione fotovoltaica attuale
- energia fotovoltaica totale utilizzata
Attraverso i due pulsanti sul bordo destro del display è inoltre possibile impostare la temperatura massima dell'acqua.
Progettazione dei moduli fotovoltaici
Con pochi clic puoi scoprire quali moduli fotovoltaici sono ottimali per la resistenza di riscaldamento solare. Usa qui il nostro calcolatore di progettazione fotovoltaica.
Montaggio e messa in servizio
1. Controllare se nel vostro accumulatore esistente è presente un filetto a vite 6/4 pollici o 1,5 pollici.
2. Per poter avvitare la resistenza nel serbatoio, è necessario prima scaricare l'acqua.
3. Sigillare e avvitare la resistenza.
4. Ricaricare il serbatoio con acqua.
5. Collegare i moduli fotovoltaici. Il processo di riscaldamento inizia immediatamente e automaticamente.
Disegno tecnico e dimensioni
Dimensioni: Lunghezza: 470 mm, Altezza: 97 mm, Larghezza: 154 mm
Area non riscaldata: I primi 2 cm della barra riscaldante solare non sono riscaldati.
Domande frequenti (FAQ)
Dipende dalla dimensione del serbatoio, dal tempo di riscaldamento desiderato e dalla posizione.
Tipicamente sono 2 – 4 moduli da 400 Wp a 500 Wp ciascuno.
Spesso si pianifica una potenza totale installata di 800–1.600 Wp.
La resistenza elettrica trasforma al massimo 550 W di corrente in calore. Una potenza modulare maggiore migliora soprattutto la capacità di riscaldamento durante i giorni nuvolosi.
Sì, ma con limitazioni:
- Con tempo cattivo e scarsa irradiazione solare, la potenza solare diminuisce.
- In linea di principio, comunque, viene comunque prodotto acqua calda.
Buono a sapersi: Il processo di riscaldamento inizia già da 7 watt di potenza solare.
No, poiché la tensione massima del sistema è molto bassa (inferiore a 50 Volt).
L'intero sistema funziona nella cosiddetta bassa tensione di sicurezza (SELV).
Sì, se il boiler / serbatoio dell'acqua potabile ha una filettatura standard da 1,5 pollici.
Controllare prima la filettatura e la profondità di immersione.
No. Il sistema non immette energia nella rete elettrica; i moduli fotovoltaici sono collegati direttamente alla resistenza elettrica (funzionamento in isola). Pertanto, non è necessaria alcuna registrazione presso il gestore della rete.
La potenza massima collegata del fotovoltaico alla resistenza di riscaldamento solare è di 2.000 W.
Importante: La resistenza rilascia comunque al massimo 550 W come calore – una potenza aggiuntiva o una sovradimensionamento dei moduli fotovoltaici migliorano soprattutto la disponibilità di questi 550 W nei giorni nuvolosi.
La resistenza limita la potenza prelevata a ~550 W. La potenza in eccesso del modulo semplicemente non viene richiesta.
Sì, la resistenza di riscaldamento solare è adatta per l'uso con acqua potabile.
