4 modules photovoltaïques sont connectés aux entrées PV1 à PV4 du dispositif de commutation. Un chauffe-eau solaire est connecté à Out1 et un onduleur de centrale électrique de balcon de 800 W est connecté à Out2 et Out3.

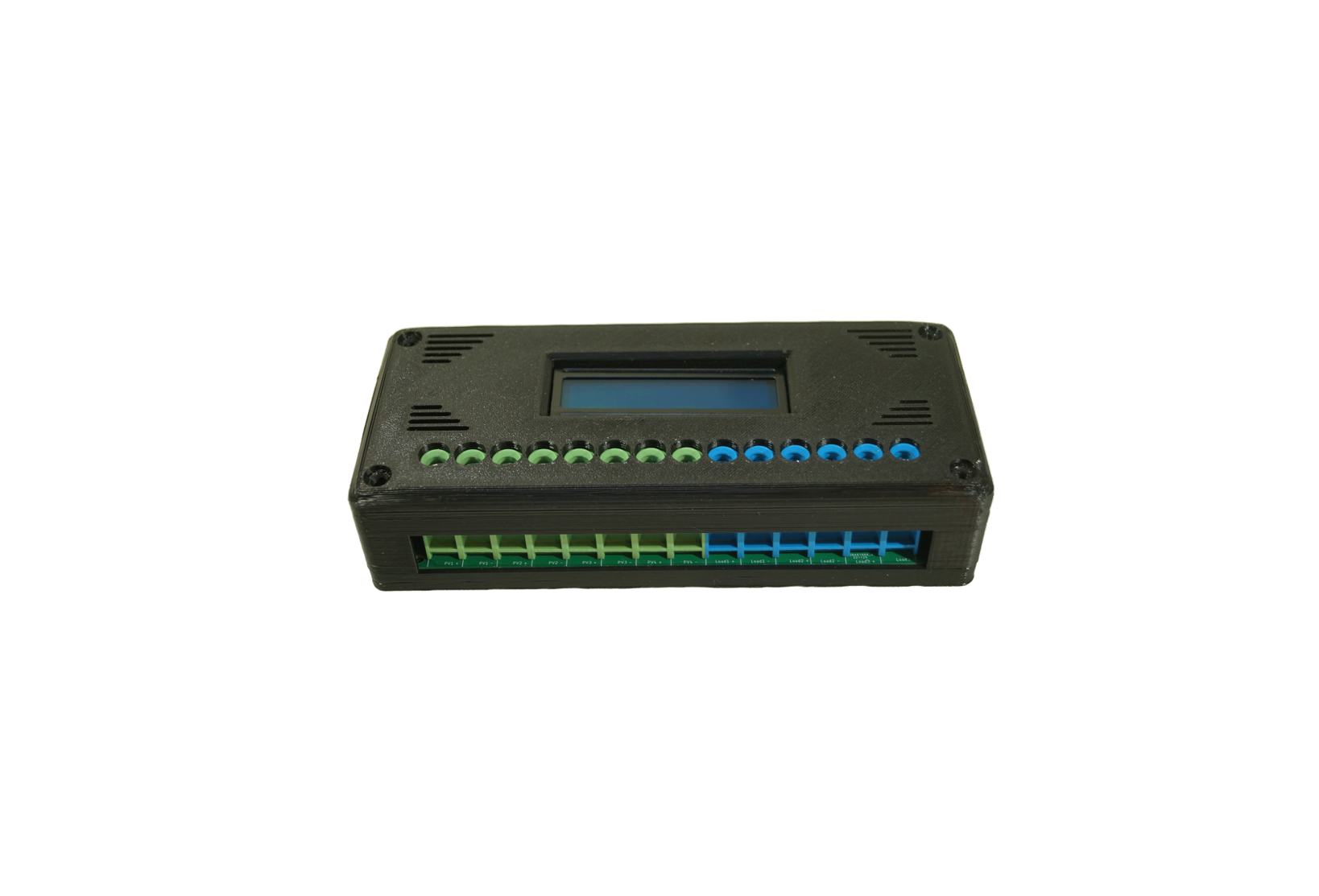

Appareil de commutation (gestionnaire d'énergie)
L'excédent d'énergie solaire provenant du chauffe-eau solaire ou de l'élément chauffant solaire peut être injecté dans votre propre réseau domestique à l'aide du dispositif de commutation. Réduisez vos coûts d'électricité grâce à l'injection réseau de 800 W via un onduleur de centrale électrique de balcon.
Aperçu des avantages :
Utilisation intelligente de l'excédent d'énergie : l'excédent d'énergie photovoltaïque qui n'est pas nécessaire pour chauffer l'eau peut être injecté dans votre propre réseau domestique à l'aide d'un onduleur de centrale électrique de balcon de 800 W.
Réduire les coûts d’électricité : Environ 300 à 500 kWh d’électricité peuvent être économisés dans le ménage chaque année en injectant l’énergie excédentaire.
Centrale électrique de balcon de 2 000 W : utilisez la puissance de jusqu'à 4 modules photovoltaïques ou 2 000 Wc de puissance photovoltaïque. Étant donné qu'un maximum de 800 W peuvent être injectés via l'onduleur, l'ensemble du système reste une centrale électrique de balcon.
Comment se fait la connexion ?

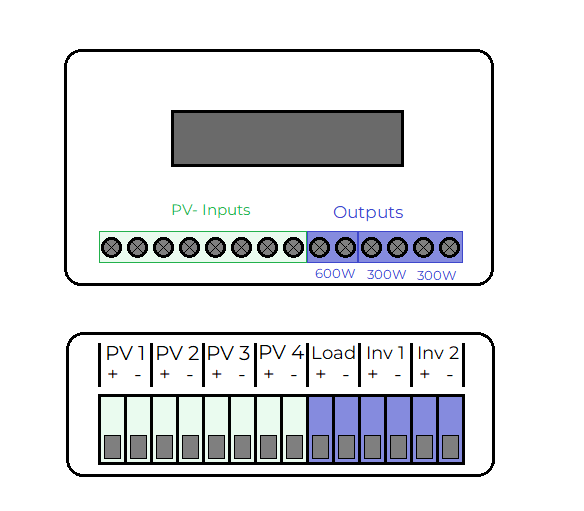

Raccordement de modules photovoltaïques : Jusqu'à 4 modules photovoltaïques peuvent être raccordés directement aux entrées solaires PV1 à PV4 (vert). Un câble d'extension est généralement nécessaire entre le module photovoltaïque et l'appareil de commutation.
Raccordement d'un chauffe-eau solaire ou d'un chauffage solaire : Les consommateurs électriques (chauffe-eau solaire, chauffage solaire) sont raccordés à la sortie Out1 (bleu).
Raccordement onduleur 800 Watt : Le micro onduleur PV se raccorde directement aux sorties Out2 et Out3 (bleu) de l'appareil de commutation.
Installation : L'appareil de commutation est monté au mur à l'aide de quatre vis.
Description du produit
Le dispositif de commutation fothermo est la solution pour utiliser l'électricité excédentaire de la chaudière dans votre propre réseau domestique. Surtout pendant les mois d'été, il arrive souvent que la chaudière photovoltaïque soit déjà complètement chauffée le matin.
Si la puissance photovoltaïque est déjà élevée le matin, le dispositif de commutation suppose que la chaudière sera entièrement chauffée pendant la journée. C'est pourquoi l'appareil de commutation commute chaque matin les modules photovoltaïques individuels sur le micro-onduleur photovoltaïque connecté, de sorte que l'électricité soit injectée dans le réseau domestique tout au long de la journée. Cela couvre largement la charge de base de la maison.
Dès que la chaudière est entièrement chauffée, tous les modules photovoltaïques connectés sont commutés sur le micro-onduleur photovoltaïque.
Le dispositif de commutation donne toujours la priorité à la chaudière photovoltaïque avant que les excédents ne soient injectés dans le réseau domestique, garantissant ainsi une efficacité maximale de l'ensemble de l'installation photovoltaïque.
Exemple de connexion d'un appareil de commutation
Informations à télécharger
Spécifications techniques
-
Branchez & jouez
1 à 4 modules photovoltaïques peuvent être connectés à l'appareil de commutation. L'orientation des modules photovoltaïques n'a pas d'importance. La puissance maximale par module photovoltaïque est de 500 W.
-
Dimensions
7" x 3" x 1,6"
appareil de commutation + chauffe-eau solaire
L'énergie photovoltaïque est principalement injectée dans la chaudière solaire via la sortie 1 (Out1) du dispositif de commutation fothermo.
Gestion intelligente de l'énergie : Le dispositif de commutation détecte lorsque la chaudière a fini de chauffer ou lorsque la puissance photovoltaïque disponible est supérieure à celle que la chaudière peut convertir en chaleur. Dans ces cas, l’électricité excédentaire est injectée dans le réseau domestique.
Injection excédentaire : Lors des journées particulièrement ensoleillées, l'appareil de commutation commence à injecter une partie de l'énergie excédentaire de 1 à 2 modules tôt le matin. Cela garantit que la charge électrique de base de la maison est déjà couverte dès les heures du matin.
De cette façon, vous économisez non seulement sur les coûts d’eau chaude, mais également sur les coûts d’électricité.
dispositif de commutation + élément chauffant solaire
Dans ce système également, l’énergie photovoltaïque est principalement consommée dans l’élément chauffant solaire.
Dès que l'énergie solaire disponible est supérieure à celle que l'élément chauffant peut convertir en chaleur, l'excédent d'énergie est injecté dans le réseau de la maison.
appareillage électrique + réservoir de stockage
Le ballon de stockage solaire dispose de 3 entrées de modules photovoltaïques.
2 modules photovoltaïques individuels sont chacun connectés individuellement à une entrée du ballon de stockage solaire.
4 modules photovoltaïques supplémentaires sont connectés directement au dispositif de commutation. Cela alimente principalement le réservoir de stockage en énergie. L'excédent d'électricité est injecté dans le réseau électrique via le micro-onduleur PV de 800 watts.
Warmwasser Sets mit 800 Netzeinspeisung
Informations complémentaires sur le dispositif de commutation
Vidéo explicative : L'option la plus simple pour une centrale électrique de balcon de 2 000 W pour réduire les coûts d'eau chaude et d'électricité. L'appareil de commutation fothermo !
600 W / 800 W - micro-onduleurs photovoltaïques compatibles
Le dispositif de commutation a été développé pour être compatible avec autant de micro-onduleurs photovoltaïques que possible. Vous pouvez utiliser des micro-onduleurs photovoltaïques de 300 W et 400 W ainsi que de 600 W et 800 W. Avant de connecter l'onduleur, assurez-vous qu'il a une plage de tension inférieure à 60 V. Ce sont tous des onduleurs auxquels 1 ou 2 modules photovoltaïques peuvent être connectés individuellement à l'onduleur. Vous trouverez ci-dessous une liste des marques d'onduleurs compatibles :
- Conversion AE
- Hoymiles
- Envertech
- Deye
- ...
En cas d'onduleurs incompatibles, la tension d'entrée des modules photovoltaïques est nettement supérieure à 65 V. En effet, les modules photovoltaïques sont connectés en série à une entrée de l'onduleur. Généralement, la plage de tension va de 100 V à environ 400 V. Les onduleurs de la marque GROWATT, par exemple, ne sont pas compatibles avec le dispositif de commutation fothermo.
affichage de l'appareil de commutation
Affichage : L’écran de l’appareil de commutation indique l’état de tous les consommateurs électriques connectés. Les valeurs suivantes sont affichées :
- Tension des modules photovoltaïques
- Activité des consommateurs individuels
- Performance des consommateurs actifs
- Nombre de modules photovoltaïques connectés par consommateur
