variantes
Le ballon de stockage photovoltaïque de 200 litres et 300 litres assure un approvisionnement en eau chaude économique et durable dans les maisons individuelles. Rendez-vous moins dépendant de la hausse des prix de l’énergie.
Caractéristiques
Capacité de chauffage photovoltaïque de 1 800 W. Haute capacité de chauffage photovoltaïque pour fournir de l'eau chaude jusqu'à 6 personnes.
Raccordement photovoltaïque simple Les modules photovoltaïques se raccordent simplement aux bornes électriques de la chaudière. Tout ce dont vous avez besoin est un simple tournevis.
Garantie 3 ans de garantie constructeur
Eau chaude économique grâce à l'électricité photovoltaïque presque gratuite. Rentabilité élevée grâce à de faibles coûts d'investissement initiaux et à des coûts d'exploitation presque nuls !
Échangeur de chaleur Un échangeur de chaleur intégré permet le raccordement d'un système de chauffage existant au gaz, au fioul ou aux pellets.
Une énergie respectueuse de l'environnement grâce à la puissance du soleil ! 100% renouvelable et durable ! Économisez du CO2 chaque jour et contribuez activement à la protection du climat.
Caractéristiques particulières du ballon de stockage solaire
-
Installation insulaire sans inscription
Aucun enregistrement de l'installation photovoltaïque n'est nécessaire car aucune électricité n'est injectée dans le réseau. Une alimentation en eau chaude indépendante du réseau 230V.
-
Puissance de chauffage photovoltaïque de 1 800 W
3 trackers MPP fonctionnant indépendamment assurent une puissance de chauffage photovoltaïque variable en continu entre 0 W et 1 800 W.
-
Charge connectée de 6 000 W
Une puissance photovoltaïque allant jusqu'à 6 000 Wc peut être connectée. Cela garantit de l'eau chaude même par temps nuageux.
-
Connectez simplement un chauffage au fioul, au gaz ou aux pellets
Un chauffage existant peut être connecté directement à l'échangeur de chaleur intégré à la chaudière afin de disposer de suffisamment d'eau chaude même les jours peu ensoleillés.
Le stockage photovoltaïque en un coup d'oeil
Une réserve d'eau chaude sans CO2 pour 6 personnes maximum. Les chaudières photovoltaïques de 200 L et 300 L fournissent suffisamment d'eau chaude pour éteindre complètement votre système de chauffage existant en été.
Le réservoir de stockage photovoltaïque est équipé de 3 éléments chauffants photovoltaïques à action indépendante. Chaque élément chauffant est alimenté par un tracker MPP. Jusqu'à 2 000 Wc de puissance photovoltaïque peuvent être connectés à chaque élément chauffant.
Les éléments chauffants de l'accumulateur chauffent l'eau jusqu'à 1 800 W. Afin de disposer de suffisamment d'eau même par temps nuageux, jusqu'à 6 000 Wc de puissance photovoltaïque peuvent être connectés. Alternativement, un chauffage supplémentaire via un système de chauffage existant est possible.
La température maximale de chauffage photovoltaïque du stockage est de 65°C. Une fois le réservoir de stockage de 200 litres complètement chauffé, environ 450 litres d'eau à 34 degrés peuvent être utilisés, par exemple, pour la douche.
Description du produit
Le ballon de stockage photovoltaïque de 200 litres et 300 litres est intégré au système de chauffage comme n'importe quel autre ballon de stockage d'eau chaude. Différentes entrées et sorties d’eau permettent une installation flexible en fonction de l’espace disponible. Il est également possible de raccorder une ligne de circulation.
Deux anodes en magnésium installées dans le réservoir de stockage protègent le réservoir en acier émaillé de toute corrosion. L'anode principale située en haut est facile à remplacer si nécessaire.
L'échangeur de chaleur supplémentaire intégré dans le ballon de stockage a une capacité de transmission de plus de 18 kW. Cela garantit un réchauffage rapide via une chaudière à gaz, par exemple, dans le cas où le soleil ne brille pas suffisamment.
Chaque réservoir de stockage est également fourni avec un clapet de surpression et anti-retour.
Le stockage du stand expliqué dans la vidéo :
Utilisez jusqu'à trois fonctionnalités alternatives avec une option pour utiliser une image ou une vidéo et inclure un bouton d'appel à l'action.

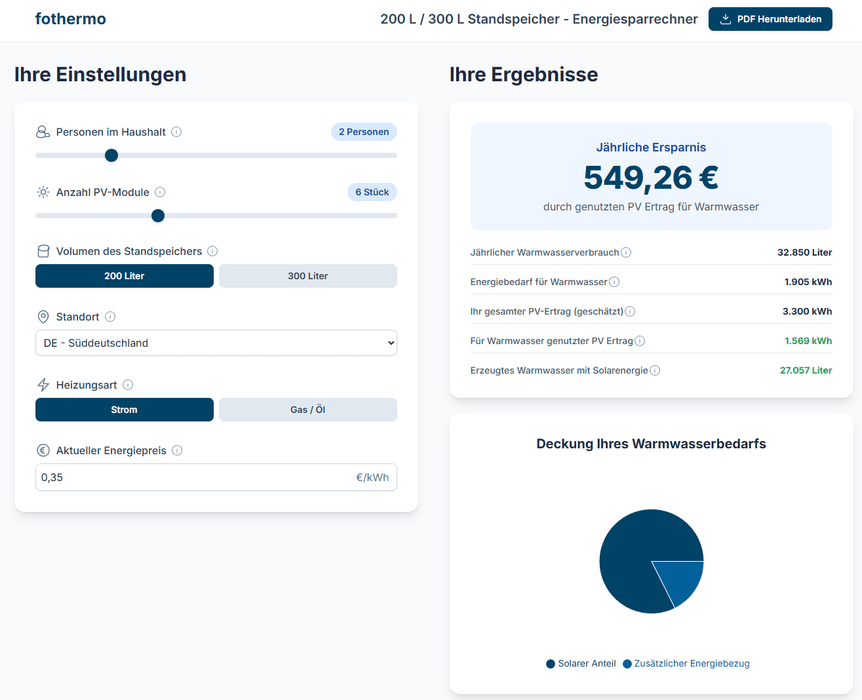

Calculer les économies
Utilisez le calculateur interactif d'économies d'énergie pour calculer vos économies annuelles avec le chauffe-eau à accumulation Fothermo.
Informations à télécharger
Spécifications techniques
-
Branchez & jouez
Les modules photovoltaïques sont connectés via des contacts à vis. Le câble est simplement vissé sur le périphérique de stockage.
-
Aucun électricien requis
L'ensemble du système fonctionne à très basse tension de protection. Ainsi, aucun électricien n’est nécessaire pour installer les modules photovoltaïques.
-
Protection maximale contre la corrosion
Deux anodes en magnésium installées dans le réservoir de stockage protègent la cuve en acier émaillé d'une éventuelle corrosion. L'anode principale fixée sur le dessus peut être facilement remplacée si nécessaire.
-
Intégration facile du chauffage
Trois manchons de mesure de température intégrés dans le réservoir de stockage permettent l'insertion d'une sonde de température provenant du système de chauffage au gaz, au fioul ou aux granulés.
Plan de raccordement possible pour les ménages de 2 à 5 personnes
L'unité de stockage photovoltaïque dispose de 3x entrées photovoltaïques. Jusqu'à 2 000 Wc de puissance photovoltaïque peuvent être connectés à chaque entrée.
Dans l'exemple ci-contre, 2x modules photovoltaïques étaient toujours connectés en parallèle sur une entrée. Un connecteur parallèle photovoltaïque permet d'installer facilement les modules photovoltaïques. Une rallonge assure la liaison électrique entre les modules et le meuble de stockage.
Dans le cas où l'énergie solaire disponible n'est pas suffisante, l'eau peut être réchauffée à l'aide d'une source de chaleur connectée (par exemple chauffage au fioul, au gaz ou aux pellets). Alternativement, un élément chauffant électrique pour un chauffage supplémentaire peut être vissé dans le filetage 6/4" du réservoir.
Les modules photovoltaïques sont connectés via de simples contacts à pince sur l'unité de stockage photovoltaïque. Tout ce dont vous avez besoin est un tournevis.
Schéma de raccordement avec injection excédentaire
Dans cet exemple, l'électricité photovoltaïque excédentaire est injectée dans le réseau domestique via un micro-onduleur photovoltaïque de 600 W / 800 W. Pour cela, le dispositif de commutation thermoélectrique est nécessaire comme gestionnaire d'énergie.
Le dispositif de commutation détecte lorsque l'accumulateur est complètement chauffé ou lorsque plus d'énergie photovoltaïque est disponible que celle qui peut être convertie en chaleur par l'accumulateur. Dans ces cas-là, l’énergie excédentaire est injectée dans le réseau domestique.
En plus des frais d’eau chaude, vous économisez également sur les frais d’électricité. C’est un très gros avantage par rapport à l’énergie solaire thermique. Aucune énergie n'est perdue.
Ensembles de rangement sur pied
Raccordement du système de chauffage au ballon de stockage solaire
Raccordement hydraulique du système de chauffage
Échangeur de chaleur : Le système de chauffage (chaudière à gaz, chauffage au fioul, poêle à pellets) est raccordé à l'échangeur de chaleur intégré au ballon de stockage. Le filetage de raccordement de l'échangeur de chaleur est G 3/4 F (3/4 pouce). (Voir image : Entrée (rouge) et Sortie (bleu))
Pompe : Si la température de l'eau dans le ballon solaire baisse, une pompe pompe l'eau chaude du système de chauffage dans l'échangeur de chaleur intégré au ballon.
Transfert de chaleur : L'eau de chauffage chaude transfère sa chaleur dans l'échangeur de chaleur à l'eau plus froide dans le ballon de stockage. L'eau du réservoir de stockage est chauffée selon les besoins.
Alternative : En option, un élément chauffant électrique peut être utilisé pour réchauffer l'eau. (Image : cercle vert)
Mesure de la température
Principe de fonctionnement : Le système de chauffage (gaz/fioul) mesure la température de l'eau chaude du ballon solaire. Si la température de l'eau dans le réservoir de stockage solaire tombe en dessous de la température de l'eau réglée sur le chauffe-eau à gaz ou à mazout, le chauffe-eau démarre et réchauffe automatiquement l'eau.
Mesure de température : 3 manchons sondes de température intégrés dans le ballon de stockage permettent l'insertion d'une sonde de température pour le chauffage. (Position 1 et 8 dans le graphique - extrait de la fiche technique)
Informations complémentaires sur le réservoir de stockage solaire
économie
Le réservoir de stockage solaire convertit environ 2 500 kWh d’énergie photovoltaïque en eau chaude par an. Cela signifie que la demande en énergie fossile (gaz, pétrole ou granulés de bois) peut être directement réduite d’environ 2 500 kWh par an.
Arrêt du système de chauffage : Le plus grand avantage est que le système de chauffage, particulièrement inefficace pendant les mois d'été, peut être éteint presque complètement.
Économies : Au total, environ 3 000 kWh à 4 000 kWh de gaz, de fioul ou de granulés de bois peuvent être économisés. Avec un coût énergétique de 15 centimes/kWh, les économies annuelles s'élèvent à 450 à 600 €.

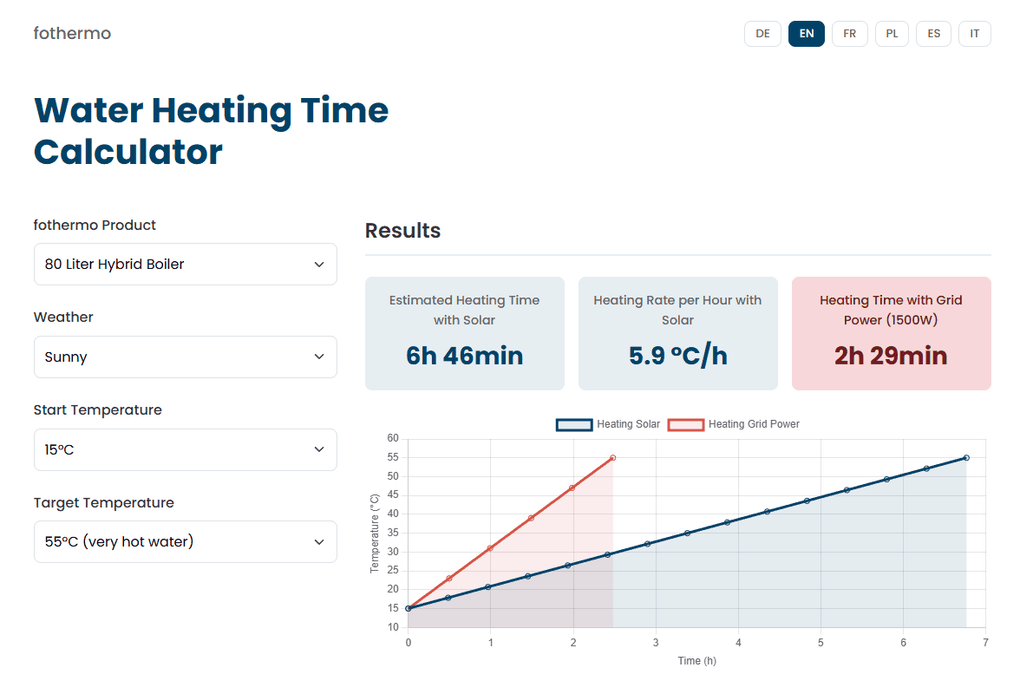

Calculer les temps de chauffage
Grâce à notre outil de calcul interactif, vous pouvez calculer les temps de chauffage du ballon de stockage solaire utilisant l'énergie solaire.
Nombre de modules photovoltaïques recommandés
6 modules photovoltaïques : Il est recommandé de connecter 6 modules photovoltaïques par unité de stockage. Deux modules photovoltaïques sont donc connectés à chaque entrée de module photovoltaïque (3 entrées).
Configuration personnalisée : Le nombre de modules photovoltaïques peut être ajusté. Par exemple, il est possible de connecter 8 ou 9 modules par unité de stockage.
installation facile
L'installation des modules photovoltaïques est très facile grâce aux connexions plug & play.
Câbles d'extension : Les câbles d'extension reliant les modules photovoltaïques au réservoir de stockage sont vissés directement sur ce dernier. Un simple tournevis suffit.
Les connecteurs parallèles permettent de raccorder facilement plusieurs modules photovoltaïques en parallèle. Cela permet de maintenir une faible tension électrique dans le système et de réaliser des économies, car vous pouvez raccorder et mettre en service les modules photovoltaïques vous-même, sans faire appel à un électricien.
Photovoltaïque vs solaire thermique : Les avantages du chauffage de l'eau chaude photovoltaïque ?
Le chauffage de l’eau photovoltaïque présente de nombreux avantages. Le plus grand avantage est peut-être la possibilité d’injecter l’énergie électrique excédentaire dans votre propre réseau domestique via un micro-onduleur photovoltaïque. Cela signifie que non seulement les coûts de chauffage mais aussi les coûts d’électricité peuvent être réduits.
Bilan d'expérience : 29 000 litres d'eau chaude pour un foyer de 5 personnes
La chaudière photovoltaïque autonome produit suffisamment d’eau chaude pour un foyer de 5 personnes la majeure partie de l’année. Le raccordement des modules photovoltaïques est très économique car aucun électricien n'est nécessaire pour la mise en service. Et comme aucune électricité n’est injectée dans le réseau, l’installation photovoltaïque est également sans inscription. Comme aucun composant mécanique n'est nécessaire pour faire fonctionner la chaudière, la chaudière photovoltaïque ne nécessite pratiquement aucun entretien.
Foire aux questions (FAQ)
Non, malheureusement ce n'est pas possible.
La surface de l'échangeur de chaleur intégré à l'unité de stockage de chaleur est trop petite pour l'utilisation d'une pompe à chaleur.
Le réservoir de stockage solaire est parfaitement adapté à une utilisation avec un système de chauffage au fioul ou au gaz.
