Utilisez votre propre électricité solaire pour l'eau chaude – sans nouveau chauffage, sans travaux de transformation.
✔ Raccordement direct aux modules photovoltaïques
Aucune connexion au réseau requise – idéal pour l'autoconsommation et les systèmes autonomes.
✔ Démarre même avec une très faible puissance solaire
Utilise efficacement les petits excédents photovoltaïques pour l'eau chaude.
✔ MPPT intégré pour une efficacité maximale
La régulation brevetée assure un point de fonctionnement optimal des modules PV.
✔ Régulation de puissance progressive jusqu'à 1 000 watts S'adapte dynamiquement à la puissance solaire disponible.
Le thermoplongeur solaire fothermo chauffe l’eau avec l’énergie solaire, de manière économique, simple et sans nécessiter de travaux.
Pas besoin d'électricien Installation facile sans intervention sur le système électrique de la maison.
Préparation d'eau chaude avec votre propre électricité solaire L'élément chauffant solaire utilise l'électricité solaire là où elle est utilisée de manière judicieuse.
Pas besoin de raccordement électrique de 230 V. La résistance solaire fonctionne même en cas de panne de courant.
S'adapte automatiquement à la puissance solaire disponible
Retour ou échange facile
Rapidement rentable
Production d'eau chaude avec de l'énergie solaire.
Connectable directement aux modules photovoltaïques, autonome et régulée en continu par un tracker MPP intégré.
Design compact et moderne · poids léger inférieur à 1 kg

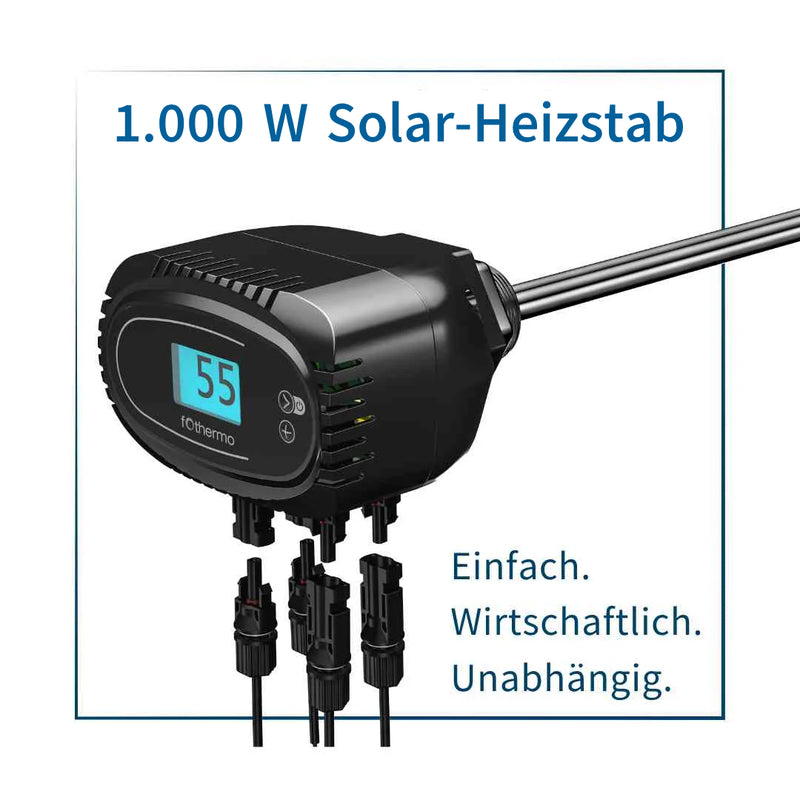

Élément chauffant solaire Fothermo d'une puissance de 1 000 W. Réglage progressif de la puissance pour une production d'eau chaude optimale. Installation facile et économies subst...
Économisez plus d'argent avec moins d'effort. La résistance chauffante solaire de 1 000 watts repousse les limites de l'utilisation de l'électricité photovoltaïque.
Puissance de raccordement de 3 000 watts : Jusqu'à 3 000 watts de puissance photovoltaïque peuvent être raccordés au thermoplongeur solaire. Cela correspond à environ 6 à 7 modules photovoltaïques. Ainsi, même par temps nuageux, il est possible de produire beaucoup d'eau chaude.
Régulation de puissance en continu : La puissance de chauffage du thermoplongeur est régulée en continu jusqu'à la puissance maximale. Le processus de chauffage démarre à partir d'une puissance photovoltaïque minimale de seulement 6,5 watts.
MPPT breveté : Le thermoplongeur solaire est équipé d'un MPPT breveté avec un rendement de 99 %. Il assure que les modules photovoltaïques fonctionnent toujours au point de fonctionnement optimal (MPP).
Fonction intelligente d'excédent : L'électricité excédentaire peut être injectée dans un deuxième thermoplongeur solaire ou dans le réseau électrique domestique à l'aide d'un micro-onduleur photovoltaïque. Cela permet de réduire les coûts d'eau chaude et d'électricité.
Température maximale de l'eau de 85 °C : La température maximale de l'eau est de 65 °C dans les systèmes d'eau potable et de 85 °C dans les systèmes de chauffage détartrés.
Indépendance : Le thermoplongeur solaire ne nécessite pas de raccordement électrique de 230 volts. Il fonctionne également en cas de panne de courant.
1 à 4 personnes par foyer :Le thermoplongeur solaire est idéal pour les petits foyers.
Éteindre le système de chauffage :Le thermoplongeur solaire assiste le système de chauffage (gaz, mazout, granulés ou pompe à chaleur) dans la production d'eau chaude. Pendant le semestre d'été, le chauffage peut ainsi être presque entièrement éteint.
Jusqu'à 500 litres de volume :Le thermoplongeur est particulièrement adapté en combinaison avec des ballons d'eau chaude d'un volume allant jusqu'à 500 litres.
Moins de frais d'eau chaude : Jusqu'à 75 % de l'eau chaude est fournie par le thermoplongeur solaire tout au long de l'année.
Temps d'amortissement court : Installation simple. Économies annuelles élevées. Pas de coûts de fonctionnement.
Pas besoin d'électricien : Le thermoplongeur fonctionne à très basse tension (max. 50 volts). Les modules photovoltaïques sont branchés directement sur le thermoplongeur solaire.
Investir intelligemment au lieu de rénover coûteusement
Les systèmes solaires ou de chauffage classiques coûtent souvent entre 10 000 et 15 000 €. Une solution complète de production d'eau chaude est déjà possible à partir d'environ 1 000 à 1 500 €.
Cela représente des coûts d'investissement inférieurs de 80 à 90 %.
L'eau chaude est nécessaire quotidiennement.
L'utilisation de l'énergie solaire réduit durablement les coûts énergétiques courants.
Dans de nombreux foyers, le thermoplongeur solaire est amorti en quelques années – souvent beaucoup plus rapidement que les grands systèmes de chauffage.
Calculer vos économies d'énergie
Convient aux maisons individuelles ainsi qu'aux ménages petits à moyens.
La quantité d'énergie que vous pouvez économiser en utilisant l'énergie solaire pour l'eau chaude dépend de votre installation photovoltaïque, de vos besoins en eau chaude et de votre source d'énergie actuelle.
Dimensions : Longueur : 468 mm, Hauteur : 97 mm, Largeur : 154 mm
Zone non chauffée : Les 4 premiers centimètres de l'élément chauffant solaire ne sont pas chauffés.
L'excédent d'énergie solaire peut être réinjecté dans le réseau propre à la maison (injection réseau) ou redirigé vers un second élément chauffant solaire (circuit en cascade).
Dès que la température maximale de l'eau est atteinte dans le réservoir, la thermoplongeur solaire passe à un onduleur Miko-PV.
Dès que la température maximale de l'eau est atteinte dans le réservoir, la thermoplongeur solaire passe à une deuxième thermoplongeur solaire.
Quelle quantité d'eau chaude et d'énergie thermique par an peut être produite avec un certain nombre de modules photovoltaïques (puissance par module d'environ 450 W) ? Les valeurs sont des ordres de grandeur pratiques basés sur des conditions d'ensoleillement moyennes.
Avec seulement 2 modules PV, il est possible de produire annuellement environ 14 000 litres d'eau chaude ou environ 900 kWh d'énergie thermique – idéal pour les petits ménages ou une utilisation saisonnière.
Avec 3 à 4 modules PV, la production annuelle s'élève à environ 20 000 à 26 000 litres d'eau chaude ou 1 300 à 1 600 kWh d'énergie thermique – parfait pour les besoins quotidiens en eau chaude dans les foyers d'une ou plusieurs personnes.
Ceux qui installent 5 à 7 modules PV peuvent produire annuellement environ 30 000 à 34 000 litres d'eau chaude ou 1 900 à 2 200 kWh d'énergie thermique – suffisant pour des besoins élevés en eau chaude ou le fonctionnement parallèle de plusieurs points de puisage.
Cet aperçu vous aide à choisir le nombre optimal de modules photovoltaïques en combinaison avec notre thermoplongeur solaire – pour une efficacité, une indépendance et des économies maximales.
Le temps de chauffe d'un chauffe-eau dépend de la puissance de la résistance chauffante et du volume de stockage. Plus le ballon est petit et plus la puissance est élevée, plus la température de l'eau augmente rapidement.
Le tableau suivant indique l'augmentation théorique de la température par heure (°C/h) pour différentes tailles de ballons avec une résistance solaire de 500 et 1 000 watts. Les valeurs sont basées sur un calcul idéalisé sans pertes de chaleur.
Conseil pratique :
En réalité, les taux de chauffage peuvent légèrement varier en raison des pertes de chaleur, des conditions météorologiques et de la stratification de la température dans le ballon. Cependant, ces valeurs vous donnent une bonne indication pour le dimensionnement de votre installation solaire et le choix du chauffe-eau approprié.
La puissance de chauffage maximale de la résistance chauffante solaire fothermo dépend directement de la tension des modules photovoltaïques connectés.
- Avec de faibles tensions de module, seule une puissance réduite est disponible (par exemple, à 11 V max. 65 W).
- Avec l'augmentation de la tension du module, la puissance de chauffage augmente continuellement jusqu'à ce que la valeur maximale de 1 000 watts soit atteinte.
- À partir d'une tension de module d'environ 43 V, la puissance de chauffage maximale de 1000 W est atteinte et maintenue constante.
Pour un rendement énergétique optimal, nous recommandons des modules photovoltaïques avec une tension MPP de 38 à 43 Vmpp, comme indiqué dans la fiche technique du module. Remarque : En cas de fort ensoleillement et de puissance photovoltaïque élevée, la tension des modules augmente. C'est pourquoi des puissances de chauffage élevées de près de 1 000 watts peuvent déjà être atteintes avec une tension de 38 Vmpp.
Fonctionnement de l'élément chauffant solaire
Une commande simple à deux boutons permet une utilisation facile. L'écran de l'élément chauffant affiche une multitude de valeurs différentes. Celles-ci sont :
- Température de l'eau
- Puissance photovoltaïque
- Tension photovoltaïque
- Énergie photovoltaïque utilisée pour l'eau chaude et l'injection de surplus
- Version du logiciel, etc.
1. Vidanger l'eau : Videz l'eau du réservoir d'eau jusqu'en dessous du filetage de l'élément chauffant solaire.
2. Sceller la résistance solaire : Scellez le filetage de la résistance solaire avec un matériau approprié.
3. Retirer le manchon fileté : Retirez le manchon fileté de 6/4 pouces vissé dans le réservoir d'eau.
4. Visser la résistance solaire
5. Remplir d'eau : Remplissez à nouveau le réservoir d'eau.
6. Connecter les modules photovoltaïques : Connectez les modules photovoltaïques en parallèle à la résistance solaire. Le processus de chauffage commence immédiatement.
Un thermoplongeur solaire utilise l'énergie solaire des modules photovoltaïques pour chauffer l'eau. Le thermoplongeur solaire fothermo convertit directement l'énergie solaire en chaleur, réduisant ainsi le besoin d'électricité, de gaz ou de pétrole.
Le thermoplongeur solaire fothermo est conçu pour les maisons individuelles ainsi que les foyers de petite à moyenne taille, et convient aux foyers ayant des besoins réguliers en eau chaude.
Non. Le thermoplongeur solaire est directement raccordé aux modules photovoltaïques. Une connexion au réseau de 230 volts ou une installation par un électricien n'est pas nécessaire.
Oui. Le thermoplongeur solaire démarre déjà à une très faible puissance solaire. Le MPPT intégré assure une utilisation efficace de l'énergie solaire disponible.
Un thermoplongeur solaire utilise l'électricité photovoltaïque, et non des capteurs solaires thermiques. L'installation est ainsi plus simple, plus économique et ne nécessite pas de tuyauterie complexe ni de modifications de la toiture
Au moins un module photovoltaïque est nécessaire.
Jusqu'à 3 000 watts de puissance de modules photovoltaïques (environ 6 à 7 modules) peuvent être connectés à l'élément chauffant solaire. L'énergie excédentaire est régulée.
Recommandation :
Il est recommandé de connecter 3 à 6 modules photovoltaïques.
Oui, mais avec des restrictions :
Bon à savoir : Le processus de chauffage commence dès 7 watts de puissance solaire.
Non, car la tension maximale du système est très basse (inférieure à 50 volts).
Oui, si le ballon possède un filetage standard de 1,5 pouce (6/4 pouces).
Remarques :
Non. Le système n'injecte pas dans le réseau électrique. Les modules PV fonctionnent directement sur l'élément chauffant (fonctionnement autonome). Par conséquent, aucune déclaration n'est requise auprès de l'opérateur de réseau.
Exception : si l'excédent d'électricité est injecté dans un micro-onduleur PV. Dans ce cas, une déclaration doit être faite comme pour une centrale électrique de balcon.
La thermoplongeur limite la puissance consommée à 1 000 W. La puissance excédentaire des modules n'est tout simplement pas utilisée.
−
Le temps d'amortissement est généralement de 2 à 5 ans. Cela dépend du coût de l'énergie économisée (par exemple, pétrole, gaz, granulés, électricité).
Grâce aux faibles coûts d'installation et aux prix réduits des modules, la thermoplongeur solaire est très rapidement rentable.
N'hésitez pas à utiliser le calculateur de rentabilité lié sur le site web.
